您当前位置：产品中心 >> 铜阀门系列 >> 丝扣球阀

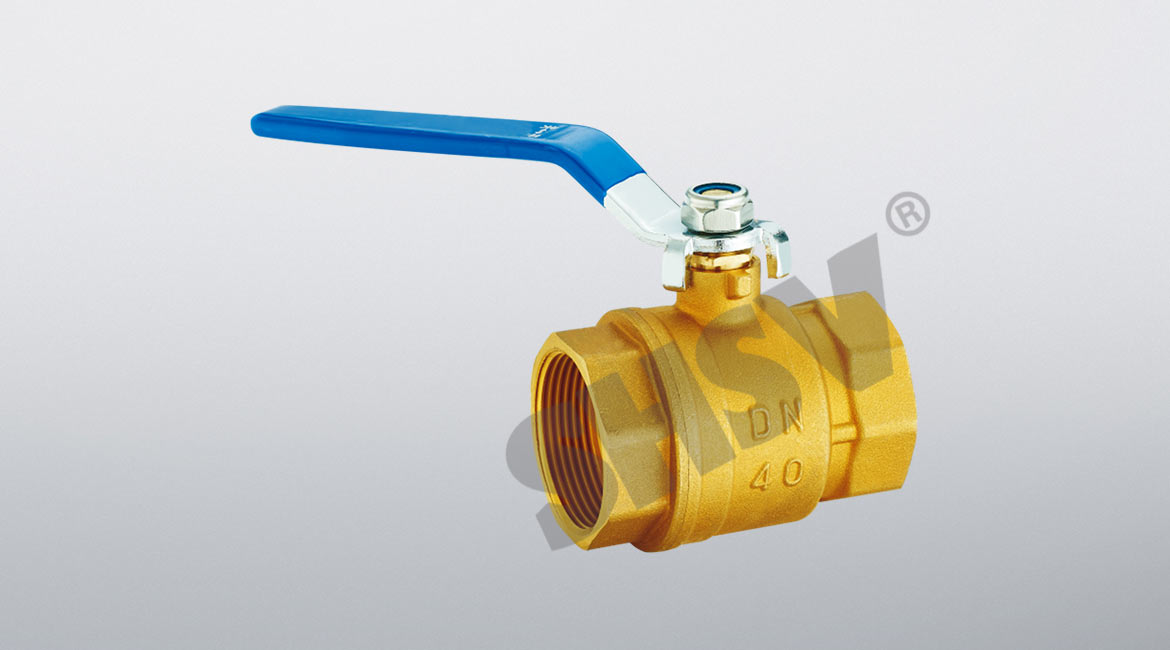

丝扣球阀
产品型号：Q11F-16
公称通径：DN15~100mm
公称压力：1.6MPa
工作介质：水、非腐蚀性液体、饱和蒸汽(≤0.6MPa)
工作温度：-20℃≤t≤100℃
管螺纹标准：符合ISO228标准

规格尺寸

DN(mm) NPS(in) A B C D G
15 1/2 52.8 14 41 98 1/2
20 3/4 63 19 44.5 98 3/4
25 1 72 23.5 55 110 1
32 1 1/4 80 30 61 140 1 1/4
40 1 1/2 90.6 37 66 140 1 1/2
50 2 106 46.5 75 155 2
65 2 1/2 132.4 56 92 190 2 1/2
80 3 151 68.5 106 230 3
100 4 190.5 85 117.5 230 4


下一个产品：黄铜高柄空调球阀
上一个产品：黄铜法兰球阀
