产品概述

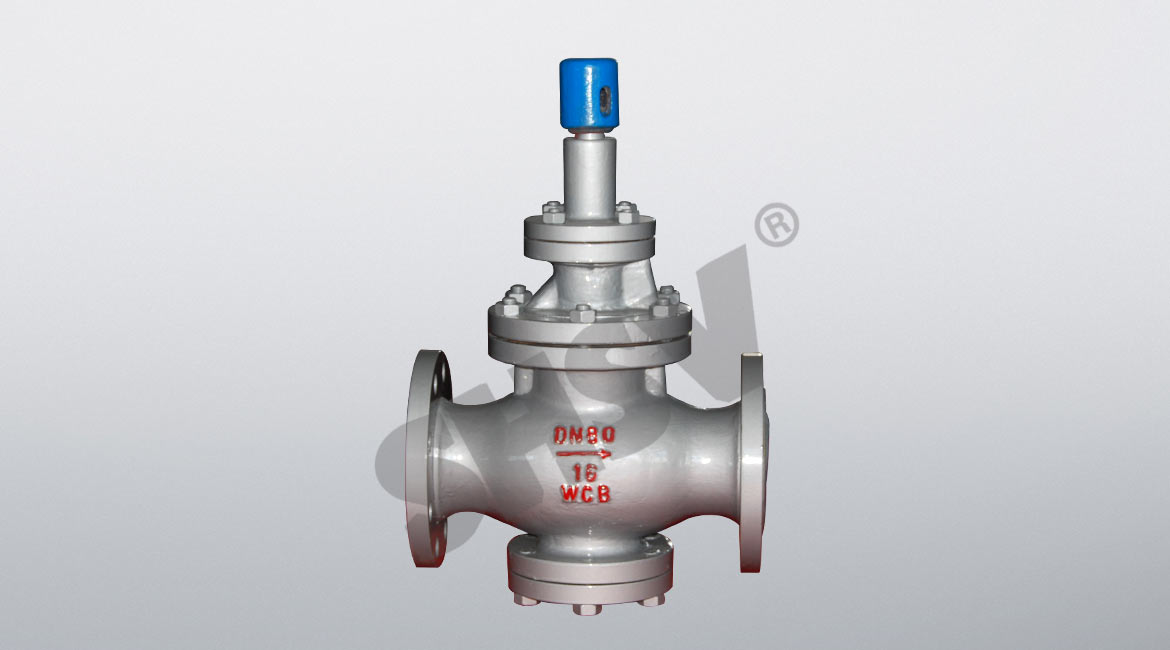

本减压阀主要用于蒸汽管路，起减压稳压作用。属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构。改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。本产品主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。
主要技术参数和性能指标
|
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封试验压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围(Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|||||
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|||||
|
最小压差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
渗漏量 |
GB12245-1989 |
|||||
壳体试验不包括膜片、顶盖。
主要外形尺寸
| DN | L | H1 | H | D |
| 15 | 147 | 235 | 145 | 207 |
| 20 | 154 | 235 | 145 | 207 |
| 25 | 160 | 235 | 145 | 207 |
| 32 | 180 | 250 | 160 | 220 |
| 40 | 16 | 250 | 160 | 220 |
| 50 | 230 | 270 | 180 | 220 |
