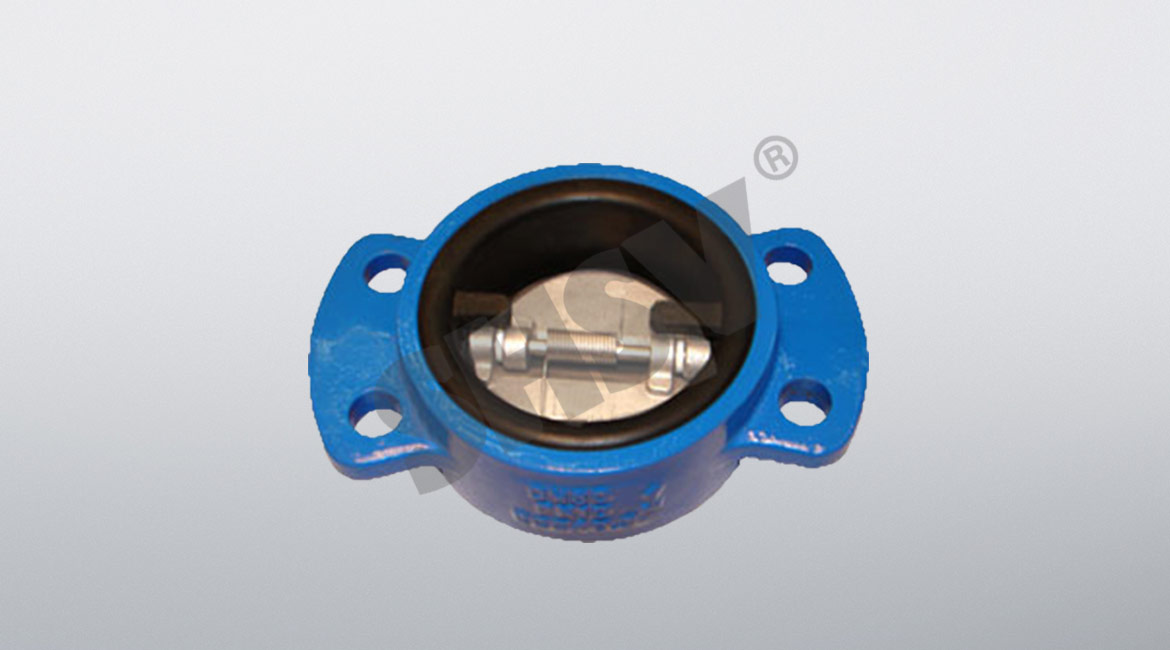

| 型 号 | 公称压力 PN(MPa) | 试验压力PN(MPa) | 工作温度 （℃ ） | 适用介质 | |
| 壳 体 | 密 封 | ||||
|
H77X H77H H77Y H77W |
1 | 1.5 | 1.1 |
软密封：＜80 硬密封：＜450 |
水、气体、油品、硝酸等 |
| 1.6 | 2.4 | 1.76 | |||
| 2.5 | 3.75 | 2.75 | |||
| 4 | 6 | 4.4 | |||
| 6.4 | 9.6 | 7 | |||
| 称通径DN(mm) | L | D 2 | D 3 | 公称通径DN(mm) | L | D 2 | D 3 | ||
| H77X | H77H | H77X | H77H | ||||||
| H77Y | H77Y | ||||||||
| H77W | H77W | ||||||||
| 50 | 43 | 100 | 43 | 46 | 400 | 140 | 485 | 376 | 390 |
| 80 | 64 | 135 | 71 | 80 | 450 | 152 | 545 | 427 | 427 |
| 100 | 64 | 155 | 91.5 | 94 | 500 | 152 | 608 | 479 | 490 |
| 125 | 70 | 185 | 115 | 118 | 600 | 178 | 718 | 579 | 588 |
| 150 | 76 | 210 | 141 | 145 | 700 | 229 | 800 | 675 | 686 |
| 200 | 89 | 265 | 191 | 200 | 800 | 241 | 905 | 774 | 784 |
| 250 | 114 | 320 | 230 | 250 | 900 | 241 | 1005 | 875 | - |
| 300 | 114 | 320 | 230 | 250 | 900 | 241 | 1005 | 875 | - |
| 350 | 127 | 435 | 340 | 340 | 1200 | 350 | 1325 | 1164 | - |
