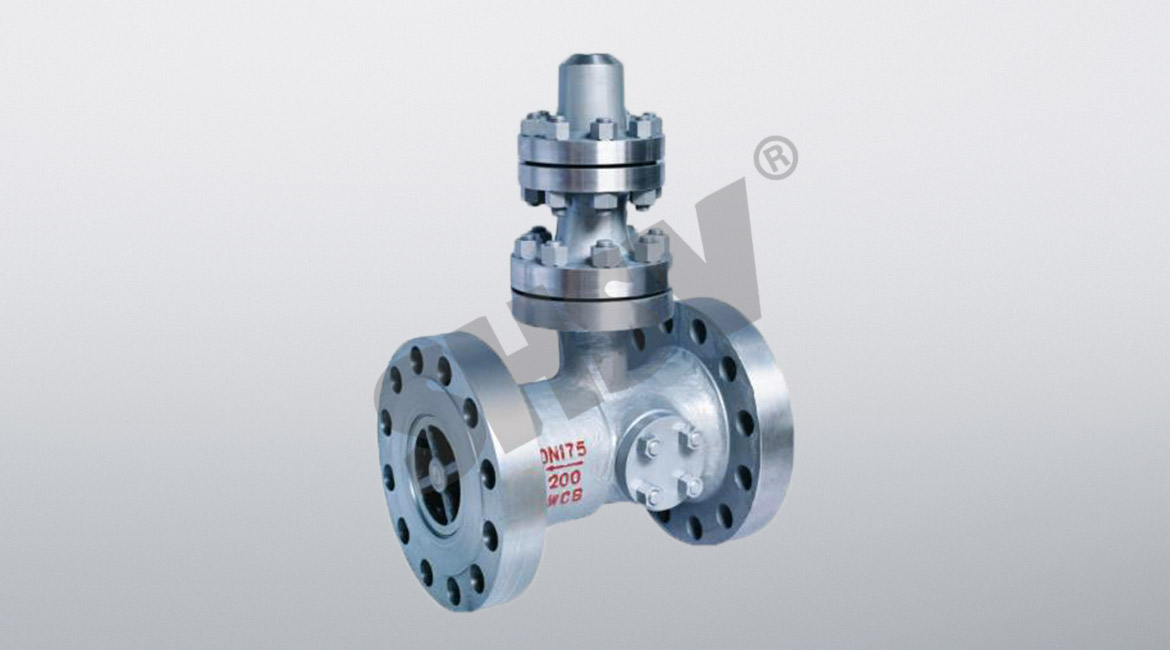

一、H48Y空排止回阀概述
空排止回阀安装在火电机组的高压给大泵出口管道上，防止给水倒流，�；じ�。该阀配合水泵最小流量自 动再循环旁阀工作，当给水泵在低负荷或者出口截门关闭状态时，自动再循环旁路阀应处于开启位置，以保证水泵 的安全运行。当空排止回阀开启时，再循环旁路阀就自动关闭。不宜用于含有固体颗粒和粘度较大的介质。
二、H48Y空排止回阀结构特点
作为原理：打开出口阀，给水泵启动，给水达到一定的压力后，阀瓣在给水压力的作用下升一定的高度，推离阀 座，给水即流出。同时由于阀瓣的上升，带动连杆转动，拨动排空口阀片，使再循环的刀片式活门向下移动，关 闭排空口。当给水流量减少时，阀瓣下落，推动连杆拨开排空阀片，开启再循环门维持水泵最小的允许流量。当 停泵时，阀瓣自动下落，关闭阀口通道，防止高压水锤给水系统的破坏。
结构特点： 该阀配合再循环旁路阀工作，维持系统的安全运行。 主阀瓣上下移动，介质倒流时，借助介质压力及弹簧作用下关闭通道，此时旁路阀开启，当主阀瓣全开时，旁路 阀关闭。 阀瓣密封采用不锈钢堆焊而成，耐磨、抗擦伤性强，密封可靠。 ·阀门应垂直安装。
三、H48Y空排止回阀主要零件材料
|
零件名称 |
材料 |
|
阀体、连接法兰、排气法兰、法兰盖 |
碳素铸钢 |
|
导向轴、拔叉、轴套、滑块、排放套、排气盘 |
不锈钢 |
|
阀瓣、阀瓣体、阀瓣轴、连接叉 |
优质碳素钢 |
|
衬套 |
铸铝青铜 |
|
螺栓、螺母 |
优质碳素钢 |
四、H48Y空排止回阀主要连接尺寸
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
Z-d |
f |
f2 |
H |
重量（kg） |
|
100 |
430 |
360 |
292 |
245 |
138 |
66 |
8-41 |
3 |
6 |
630 |
285 |
|
150 |
550 |
440 |
360 |
305 |
190 |
82 |
12-Ф48 |
3 |
6 |
650 |
510 |
|
175 |
610 |
475 |
3944 |
340 |
214 |
84 |
12-Ф48 |
3 |
6 |
685 |
700 |
|
225 |
900 |
580 |
483 |
418 |
268 |
100 |
12-Ф58 |
3 |
6 |
765 |
1105 |
|
250 |
900 |
670 |
572 |
508 |
319 |
110 |
16-Ф58 |
3 |
6 |
780 |
1330 |
